Serie KAESER FILTER hasta 1130 scfm

Calidad óptima del aire comprimido a buen precio

Los KAESER FILTER son los componentes clave para producir aire comprimido de todos las clases de limpieza conforme a la norma ISO 8573-1 y con unas pérdidas de presión mínimas. Gracias a su diseño de fácil mantenimiento, estos filtros permiten abrir y cerrar fácilmente su carcasa sin cometer errores, así como cambiar de manera rápida y limpia el elemento filtrante.

  • Flujo: De 20 a 1130 cfm
  • Máxima presión de trabajo 232 psi
  • Máxima temperatura de operación 150 °F (65.5 °C)

Sus ventajas

  • Pureza según a las normas:
    Los KAESER FILTER utilizan modernos medios filtrantes plisados para eliminar las partículas y los aerosoles. Además, una potente capa de carbón retiene los vapores de aceite. Los datos de gran desempeño de los KAESER FILTER son determinados de acuerdo a la norma ISO 12500 y certificados por la agencia independiente de pruebas "Lloyd's Register".
  • Bajas pérdidas de presión, gran ahorro:
    Los KAESER FILTER se caracterizan por sus carcasas y superficies filtrantes de grandes dimensiones, por su innovadora optimización del flujo y medios filtrantes de alto rendimiento. Presentan pérdidas de presión un 50 % inferiores a las de los filtros habituales del mercado, una característica que conservan durante todo el tiempo de servicio del elemento filtrante. El resultado es una reducción de los costos y de las emisiones de CO2, así como una reducción en la carga de los compresores conectados.
  • Diseño de fácil mantenimiento – manejo sencillo
    Los KAESER FILTER cuentan con carcasas de aluminio protegidas contra la corrosión y con elementos filtrantes estables. El práctico cierre de bayoneta permite el posicionamiento automático de la hermetización de la carcasa y de la del elemento filtrante. Esto garantiza que solo sea posible sellar la carcasa del filtro si está instalado el elemento filtrante. Por su parte, un tornillo de bloqueo impide que la carcasa se abra accidentalmente bajo presión y sirve al mismo tiempo para vaciarla de aire.



Detalle de los productos

Aire comprimido puro para cualquier aplicación

Grado de filtración KB Filtro coalescente
Básico
KE Filtro coalescente
Extra
KD Filtro para partículas
Polvo
KA Filtro de carbón activado
Adsorción
KBE Extra Combinación KEA Combinación de Carbón
Presión diferencial inicial con saturación <2.2 psi < 3.0 psi < 0.8 psi
(Nuevo, seco)
0.8 psi
(Nuevo, seco)
< 5.2 psi < 3.8 psi
Aerosol en el puerto de admisión 10 mg/m³ 10 mg/m³ 10 mg/m³ 10 mg/m³
Aerosol residual en la salida según la norma ISO 12500-1 < 0.01 mg/m³ < 0.01 mg/m³ < 0.01 mg/m³ 0.003 mg/m³
(Contenido total de aceite)
Material filtrante De plisado profundo con estructura de refuerzo y fibras de poliéster para drenaje De plisado profundo con estructura de refuerzo Fibra de carbón de alta eficiencia
Aplicación Filtración de aerosoles líquidos y sólidos, y de partículas sólidas Aplicación como la de KB, pero para una calidad superior del aire comprimido; alternativamente: filtro para partículas finísimas según el grado de filtración KD Exclusivamente para la filtración de partículas sólidas Exclusivamente para la eliminación de vapores de aceite Combinación de KB y KE; aplicación como la de KE, pero para una mayor confiabilidad de la calidad de aire comprimido Combinación de KE y KA; filtración de aerosoles, partículas sólidas y vapores de aceite

Pérdida de presión mínima, ahorro máximo
FILTROS KAESER: Pérdida de presión mínima, ahorro máximo

Ahorros de costos cíclicos

La eficiencia de un filtro de aire comprimido depende en gran medida de las pérdidas de presión. Los productos KAESER FILTER se caracterizan por sus carcasas y superficies filtrantes de grandes dimensiones, por su innovadora optimización del flujo y medios filtrantes de alto rendimiento. De esta forma se reducen las pérdidas de presión hasta en un 50 % en comparación con los filtros convencionales. Además, las pérdidas de presión se mantienen casi constantes durante todo el tiempo de servicio del elemento filtrante, lo cual reduce la carga de los compresores conectados y se traduce en un enorme potencial de reducción de los costos y de las emisiones de CO2.

¿Desea saber más sobre cómo reducir los costos de ciclo de vida del equipo con Kaeser?

Diseño y funcionamiento

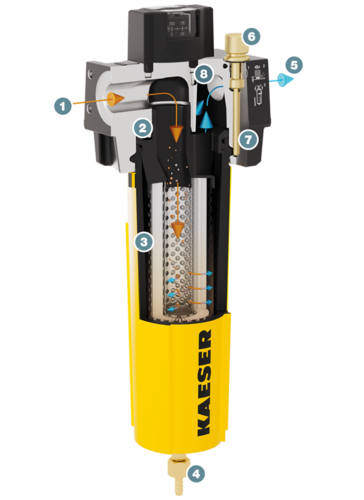

Filtros KAESER – Estructura y funcionamiento
  1. Entrada del aire comprimido
  2. Brida de conexión, variable
  3. Cabeza del elemento filtrante con carcasa y hermetización
  4. Elemento filtrante
  5. Salida de condensado (este modelo cuenta con separador de condensado automático)
  6. Salida del aire comprimido
  7. Tornillo de bloqueo
  8. Cierre de bayoneta con tope
  9. Orificio de ventilación
  10. Manómetro de presión diferencial
Datos técnicos KA

Versión estándar

ModeloF6KA F9KA F16KA
Flujo volumétrico cfm 21 32 57
Conexión del aire comprimido⅜, ½, ¾ ⅜, ½, ¾ ¾, 1
Presión de trabajo psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura en la admisión °F 38 - 150 38 - 150 38 - 150
Peso lb 5 5 7
Voltaje del dren de condensados24...48 VAC; 18...72 VDC 95...240 VAC; 100...125 VDC -

ModeloF22KA F26KA F46KA
Flujo volumétrico cfm 78 92 162
Conexión del aire comprimido¾, 1 ¾, 1 1¼, 1½, 2
Presión de trabajo psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura en la admisión °F 38 - 150 38 - 150 38 - 150
Peso lb 7 7 16
Voltaje del dren de condensados95...240 VAC; 100...125 VDC 95...240 VAC; 100...125 VDC 95...240 VAC; 100...125 VDC

ModeloF83KA F110KA F142KA
Flujo volumétrico cfm 293 389 502
Conexión del aire comprimido1¼, 1½, 2 1¼, 1½, 2 1¼, 1½, 2
Presión de trabajo psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura en la admisión °F 38 - 150 38 - 150 38 - 150
Peso lb 18 21 22
Voltaje del dren de condensados- - -

ModeloF184KA F250KA F320KA
Flujo volumétrico cfm 650 883 1,130
Conexión del aire comprimido2, 2½, 3 2, 2½, 3 2, 2½, 3
Presión de trabajo psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura en la admisión °F 38 - 150 38 - 150 38 - 150
Peso lb 33 37 42
Voltaje del dren de condensados- - -

Datos técnicos KB

Versión estándar

ModeloF6KB F9KB F16KB
Flujo volumétrico cfm 21 32 57
Conexión del aire comprimido⅜, ½, ¾ ⅜, ½, ¾ ¾, 1
Presión de trabajo psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura en la admisión °F 38 - 150 38 - 150 38 - 150
Peso lb 8 8 9
Voltaje del dren de condensados95...240 VAC; 100...125 VDC 95...240 VAC; 100...125 VDC 95...240 VAC; 100...125 VDC

ModeloF22KB F26KB F46KB
Flujo volumétrico cfm 78 92 162
Conexión del aire comprimido¾, 1 ¾, 1 1¼, 1½, 2
Presión de trabajo psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura en la admisión °F 38 - 150 38 - 150 38 - 150
Peso lb 10 10 19
Voltaje del dren de condensados95...240 VAC; 100...125 VDC 95...240 VAC; 100...125 VDC 95...240 VAC; 100...125 VDC

ModeloF83KB F110KB F142KB
Flujo volumétrico cfm 293 389 502
Conexión del aire comprimido1¼, 1½, 2 1¼, 1½, 2 1¼, 1½, 2
Presión de trabajo psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura en la admisión °F 38 - 150 38 - 150 38 - 150
Peso lb 21 24 24
Voltaje del dren de condensados95...240 VAC; 100...125 VDC 95...240 VAC; 100...125 VDC 95...240 VAC; 100...125 VDC

ModeloF184KB F250KB F320KB
Flujo volumétrico cfm 650 883 1,130
Conexión del aire comprimido2, 2½, 3 2, 2½, 3 2, 2½, 3
Presión de trabajo psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura en la admisión °F 38 - 150 38 - 150 38 - 150
Peso lb 35 39 44
Voltaje del dren de condensados95...240 VAC; 100...125 VDC 95...240 VAC; 100...125 VDC 95...240 VAC; 100...125 VDC

Datos técnicos Cyclone separator

Versión estándar

ModeloF9KC F26KC F46KC
Flujo volumétrico cfm 32 92 162
Presión diferencial en nuevo estado psi < 1.5 < 1.5 < 1.5
Grado de separación al 20 - 100 % del flujo % 97 - 99 97 - 99 97 - 99
Presión de trabajo psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura en la admisión °F 38 - 150 38 - 150 38 - 150
Conexión del aire comprimido⅜, ⅜, ⅜, ½, ½, ½, ¾, ¾, ¾ ¾, ¾, ¾, 1, 1, 1 1¼, 1¼, 1¼, 1½, 1½, 1½, 2, 2
Peso lb 9 9 17
Dimensiones L x A x H in 10.1 x 8.8 x 18.8 10.1 x 8.8 x 20.7 11.5 x 9.8 x 21.6

ModeloF83KC F142KC
Flujo volumétrico cfm 293 502
Presión diferencial en nuevo estado psi < 1.5 < 1.5
Grado de separación al 20 - 100 % del flujo % 97 - 99 97 - 99
Presión de trabajo psi 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122
Temperatura en la admisión °F 38 - 150 38 - 150
Conexión del aire comprimido1¼, 1¼, 1¼, 1½, 1½, 1½, 2, 2, 2 1¼, 1¼, 1¼, 1½, 1½, 1½, 2, 2, 2
Peso lb 19 19
Dimensiones L x A x H in 11.5 x 9.8 x 25 11.5 x 9.8 x 25

Datos técnicos KD

Versión estándar

ModeloF6KD F9KD F16KD
Flujo volumétrico cfm 21 32 57
Conexión del aire comprimido⅜, ½, ¾ ⅜, ½, ¾ ¾, 1
Presión de trabajo psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura en la admisión °F 38 - 150 38 - 150 38 - 150
Peso lb 6 6 7
Voltaje del dren de condensados- - -

ModeloF22KD F26KD F46KD
Flujo volumétrico cfm 78 92 162
Conexión del aire comprimido¾, 1 ¾, 1 1¼, 1½, 2
Presión de trabajo psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura en la admisión °F 38 - 150 38 - 150 38 - 150
Peso lb 8 8 17
Voltaje del dren de condensados- - -

ModeloF83KD F110KD F142KD
Flujo volumétrico cfm 293 389 502
Conexión del aire comprimido1¼, 1½, 2 1¼, 1½, 2 1¼, 1½, 2
Presión de trabajo psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura en la admisión °F 38 - 150 38 - 150 38 - 150
Peso lb 18 22 22
Voltaje del dren de condensados- - -

ModeloF184KD F250KD F320KD
Flujo volumétrico cfm 650 883 1,130
Conexión del aire comprimido2, 2½, 3 2, 2½, 3 2, 2½, 3
Presión de trabajo psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura en la admisión °F 38 - 150 38 - 150 38 - 150
Peso lb 34 38 43
Voltaje del dren de condensados- - -

Datos técnicos KE

Versión estándar

ModeloF6KE F9KE F16KE
Flujo volumétrico cfm 21 32 57
Conexión del aire comprimido⅜, ½, ¾ ⅜, ½, ¾ ¾, 1
Presión de trabajo psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura en la admisión °F 38 - 150 38 - 150 38 - 150
Peso lb 8 8 9
Voltaje del dren de condensados- - -

ModeloF22KE F26KE F46KE
Flujo volumétrico cfm 78 92 162
Conexión del aire comprimido¾, 1 ¾, 1 1¼, 1½, 2
Presión de trabajo psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura en la admisión °F 38 - 150 38 - 150 38 - 150
Peso lb 10 10 19
Voltaje del dren de condensados- - -

ModeloF83KE F110KE F142KE
Flujo volumétrico cfm 293 389 502
Conexión del aire comprimido1¼, 1½, 2 1¼, 1½, 2 1¼, 1½, 2
Presión de trabajo psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura en la admisión °F 38 - 150 38 - 150 38 - 150
Peso lb 21 24 24
Voltaje del dren de condensados- - -

ModeloF184KE F250KE F320KE
Flujo volumétrico cfm 650 883 1,130
Conexión del aire comprimido2, 2½, 3 2, 2½, 3 2, 2½, 3
Presión de trabajo psi 30 - 232 30 - 232 30 - 232
Temperatura ambiente °F 38 - 122 38 - 122 38 - 122
Temperatura en la admisión °F 38 - 150 38 - 150 38 - 150
Peso lb 36 39 44
Voltaje del dren de condensados- - -
